氣動葫蘆

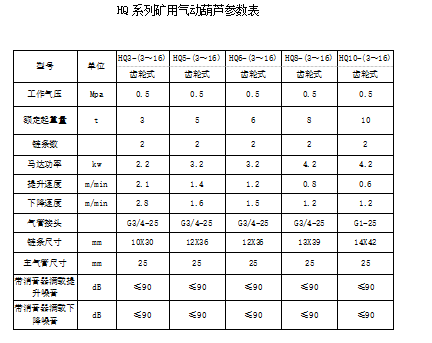

一、HQ礦用氣動葫蘆是由淮北市中安礦機設備有限公司

制造，HQ礦用氣動葫蘆系列是公司的主要產品之一。

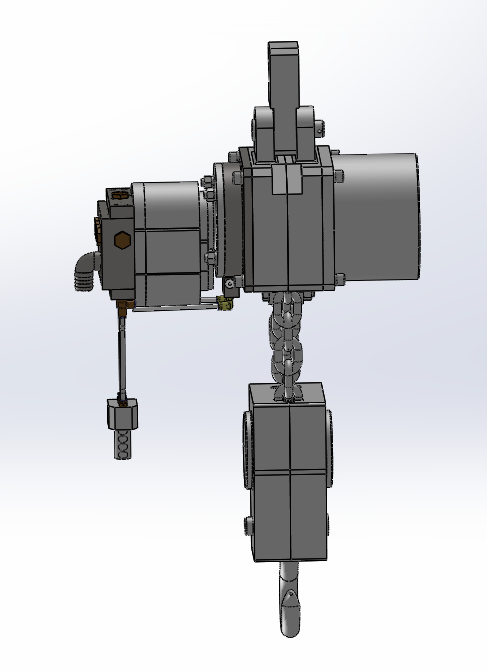

HQ礦用氣動葫蘆的構成與及其功用：（見附圖1）

1.1、帶有鏈輪和過載保護的減速箱；

1.2、中央部分鏈輪架；

1.3、帶有制動功能的馬達；

1.4、連接風源的控制部分以及操作閥；

1.5、礦用鏈條；

1.6、帶有負載套的底座以及緩沖器的吊鉤。

2、HQ礦用氣動葫蘆的功能（主要介紹減速箱、馬達、連接風源的控制部分）

2.1、帶有鏈輪和過載保護的減速箱；包括消音器、三級行星減速齒輪組及過截調節三部分。

2.1.1、消音器設在減速箱的后端蓋，由四個內六角螺絲固定，馬達運轉的出氣經減速箱出氣通道到消音器消音后排出。

2.1.2、三級行星減速齒輪組：高速馬達輸入軸通過三級行星減速齒輪減速后輸出到鏈輪，帶動鏈條工作。

2.1.3、過載調節：由調整螺絲、壓蓋、碗形彈簧片和壓在第一組行星減速齒輪組的齒圈兩側面的銅摩擦片上。當負載產生的旋轉力小于過載摩擦力時，齒圈不動從而使HQ礦用氣動葫蘆工作。當負載產生的旋轉力大于過載摩擦力時齒圈打滑，HQ礦用氣動葫蘆不工作。過載摩擦力的調節是通過松（或緊）調整螺絲來調節碗型彈簧片的彈力來實現的，從而起到過截保護作用。

2.1.4、小噸位HQ礦用氣動葫蘆過載調節，當工作載荷超過額定載荷，過載保護即降低氣動馬達的轉速或者停止氣動馬達工作，從而起到過截

 保護作用。

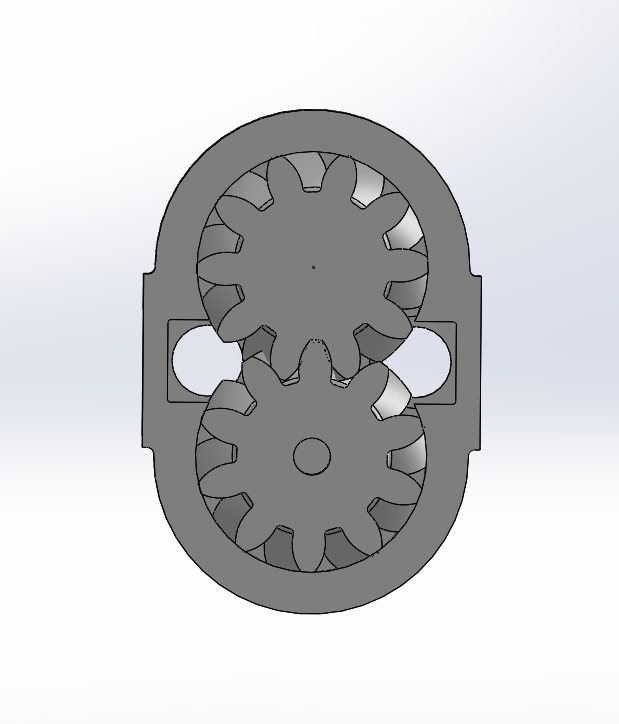

2.2、齒輪氣動馬達工作原理。（見附圖2）

齒輪馬達由氣缸套、兩嚙合齒輪和兩端缸蓋3部分組成。轉子裝在氣缸套內，兩嚙合齒輪形成進氣、出氣兩個腔室，當輸入壓縮空氣時，作用在齒輪進氣腔體上的力大于出氣腔體的阻力，兩齒輪轉動。齒輪旋轉將空氣轉到排氣口時，壓縮空氣被排出。在齒輪輸出軸上設有制動盤，用來制動轉子。由于馬達外部彈簧力作用在其中的一個缸蓋制動面上，從而使制動面擠壓轉子兩側而形成制動力。

1、連接風源的控制部分以及操作閥；

通過按動操作閥使主流閥打開，向雙向旋轉閥腔內進氣，在按動操作閥的同時雙向旋轉閥轉動打開閥門向馬達氣缸進氣。氣源控制部分的原理。（見下圖）。

二、HQ礦用氣動葫蘆的動力源

HQ礦用氣動葫蘆的動力源是壓縮空氣，為了使HQ礦用氣動葫蘆正常工作，對壓縮空氣需滿足：

1、壓縮空氣清潔、干燥，即空氣中夾雜的微粒尺寸小于40um，夾雜的微粒數量低于每立方米5克。

2、壓縮空氣壓力應與HQ礦用氣動葫蘆額定壓力一致，即不能低于QDH礦用氣動葫蘆額定壓力的10%，同樣壓縮空氣也不能過高，較高的氣壓必須降壓調整后方可使用。

3、為保證HQ礦用氣動葫蘆壓縮空氣的質量，我公司建議制作粗過濾裝置（氣罐）和精過濾裝置。為了保證壓縮空氣過濾良好，并使QDH礦用氣動葫蘆供風量滿足要求，必需正確連接氣罐裝置和油水過濾裝置如下圖所示

一般要求HQ礦用氣動葫蘆進氣管不小于DN19，且要求接有出氣管的消音裝置，一般要求進氣管直徑比出氣口直徑大一個以上的規格型號。

4、為了保證供氣質量，還需保證粗過濾裝置、精過濾裝置及連接用的風管本身內部的清潔，為此必須在入井前對粗過濾裝置、精過濾裝置及連接用的風管進行封口，以免臟物進入其內，下井后還需用清理干凈后方可連接投入使用。還要求定期清理保證其清潔（要求一月一次）。

安全須知

1. HQ礦用氣動葫蘆的使用地點應有足夠的空間尺寸，環境整潔，沒有對操作者造成危險的危險源。

2. HQ礦用氣動葫蘆吊掛點應牢固可靠，6tHQ 礦用氣動葫蘆吊掛點須不小于

3. 根錨索并用，10tHQ 礦用氣動葫蘆吊掛點須不小于4根錨索并用，16tHQ礦用氣動葫蘆吊掛點須不小于6根錨索并用。吊掛點需加強頂板支護滿起吊安全需要。

4. HQ礦用氣動葫蘆操作人員需經過培訓。熟悉礦用氣動葫蘆的工作原理、內部結構及有關操作的安全注意事項等。

5. 嚴禁超負荷能力提升、提升卡住的重物、起吊不能控制的外部能量設備。

6. 不允許任何人在吊掛重物下面。

7. 在開始提升物體時要小心謹慎操作。

8. 在起吊工作的情況下，千萬不要試圖處理起吊過程中出現的問題。

9. 在提升、降低物體時，確保物體處于穩定狀態，避免物體傾倒或落下引起事故。

10. 用幾個HQ礦用氣動葫蘆提升一個物體要避免負載不平衡而導致過載。

11. 每次決不要提升或拖拉一件以上的物體。

12. 風壓不要超過工作壓力。發生斷氣，要對重物實施保護。在取下空氣管前，要關掉氣源。

13. 要擰緊松弛的螺栓。

14. 及時檢查吊鉤，不要使用不能活動的、彎曲的、打開的或扭曲變形的吊鉤，要及時更換。及時修理損壞的吊鉤安全鎖。

15. 不要用吊鉤鉤尖部吊重物，只能在吊鉤里面最深的地方。

16. 不要在連接點處鎖住吊鉤、不要對吊鉤作退火處理。

17. 不要阻塞操作按鍵，不要使用不活動、不靈活的操作按鍵，出現故障應立即修理。

18. 只能使用本廠原產氣動手控閥操作HQ 礦用氣動葫蘆。

19. 不要彎曲或擠壓控制管。

20. 在提升前將重物垂直放在氣動葫蘆下方，鏈條應向下垂落。是否受損。不要觸摸運行的鏈條。

21. 在通常工作情況下，決不要將鏈條運行到最終位置。

22. 礦用氣動葫蘆被啟動而無法運行，檢查是否鏈條受損。

23. 不容許修理鏈條和連接鏈條（如用螺栓、連接環等）。

24. 不要使用損壞的、損傷的、磨損的、生銹的、彎曲的、延伸的鏈條。

25. 當更換安標配套件時，應采用具有在有效期內的 MA 證的產品，并與整機匹配。
